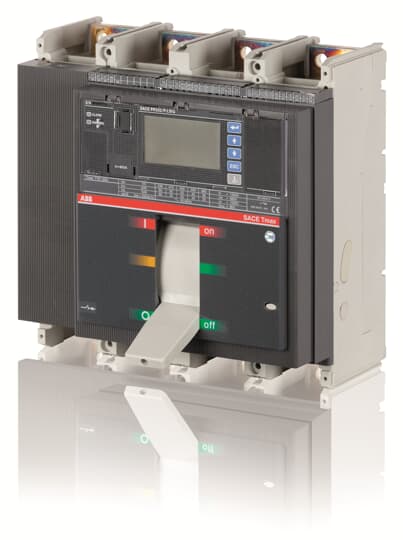

Disjoncteur Tmax T7 ABB 1250A – Déclencheur Électronique

Description

Disjoncteur Tmax T7 ABB : Excellence en Protection Électronique

Le disjoncteur Tmax T7 ABB représente la solution de référence pour la protection électronique sélective dans le marché tertiaire. Avec une capacité de 800 à 1250A et un pouvoir de coupure Icu de 50kA à 415V, ce disjoncteur offre une performance exceptionnelle.

Caractéristiques Techniques Avancées

• Courant nominal : 800A, 1000A, 1250A
• Pouvoir de coupure Icu : 50kA à 415V
• Versions disponibles : 3 pôles et 4 pôles
• Configuration : Fixe (F) et Débrochable
• Classe de protection : Tertiaire et industriel

Déclencheurs Électroniques Performants

Déclencheur PR221DS Sélectif

Le déclencheur électronique PR221DS offre une protection sélective avancée avec :

• Protection contre les surcharges avec large plage de réglage
• Protection court-circuit instantanée ou temporisée
• Réglage du seuil neutre : OFF, 50% ou 100%
• DIP switch pour configuration rapide

Déclencheur PR332P Différentiel

Le déclencheur PR332P intègre :

• Ampèremètre avec écran LCD
• Protection contre les courants différentiels
• Fonction Rc avec seuils réglables
• Tore externe pour détection différentielle

Raccordements et Connexions

Prises Avant Cuivre/Aluminium (FC CuAl)

• Capacité : 4 x 240 mm² pour 1250A
• Matériaux : Cuivre et aluminium
• Cache-bornes inclus dans le kit
• Installation : Borne extérieure

Prises Avant Prolongées (EF/ES)

• EF : Prises avant prolongées standard
• ES : Prises avant prolongées épanouies
• Séparateurs de phases inclus
• Configurations : Haute et basse

Prises Arrière Orientables (R)

• Flexibilité : Orientation ajustable
• Installation : Arrière du disjoncteur
• Polyvalence : Adaptation aux contraintes d’installation

Accessoires et Fonctions Auxiliaires

Bobines de Déclenchement

Bobine d’ouverture à émission (SOR)

• Tensions : 24V, 48V, 110-120V, 220-240V, 380-400V
• Type : AC/DC selon versions
• Fonction : Ouverture à distance

Bobine d’ouverture à minimum de tension (UVR)

• Protection : Coupure par manque de tension
• Versions : Identiques à SOR
• Sécurité : Ouverture automatique

Contacts Auxiliaires (AUX)

• AUX 1Q 1SY : 1 contact inverseur + 1 signal défaut
• AUX 2Q : 2 contacts inverseurs
• AUX-SA S51 : Contact signal défaut électrique
• Combinaisons : Jusqu’à 3Q + 1SY

Commande par Poignée Rotative

• RHD : Commande directe normale
• RHD_EM : Commande directe d’urgence
• RHE : Commande renvoyée normale
• RHE_EM : Commande renvoyée d’urgence

Protection Différentielle Avancée

Tore Externe pour T7

• Dimensions : 400 x 210 mm (extérieures)
• Ouverture : 300 x 100 mm (intérieures)
• Compatibilité : 3 et 4 pôles
• Référence : 063869

Fonction Rc Différentielle

• Seuils : 3-5-7-10-20-30A réglables
• Temps : 0.06 à 0.8s ajustable
• Désactivation : Possible
• Tolérance : ±0 à -20%

Versions Débrochables

• Partie fixe : Prises prolongées ou orientables
• Blocs de bornes : Gauche, central, droit
• Flexibilité : Maintenance sans coupure
• Configurations : Multiples combinaisons

Applications Ciblées

• Tertiaire : Bureaux, centres commerciaux
• Industriel léger : Ateliers, entrepôts
• Infrastructure : Hôpitaux, écoles
• Distribution : Tableaux principaux
• Maintenance : Installations critiques

Avantages Tmax T7

• Flexibilité maximale avec déclencheurs électroniques
• Protection sélective avancée
• Maintenance simplifiée (version débrochable)
• Accessoires complets pour toutes applications
• Qualité ABB éprouvée
